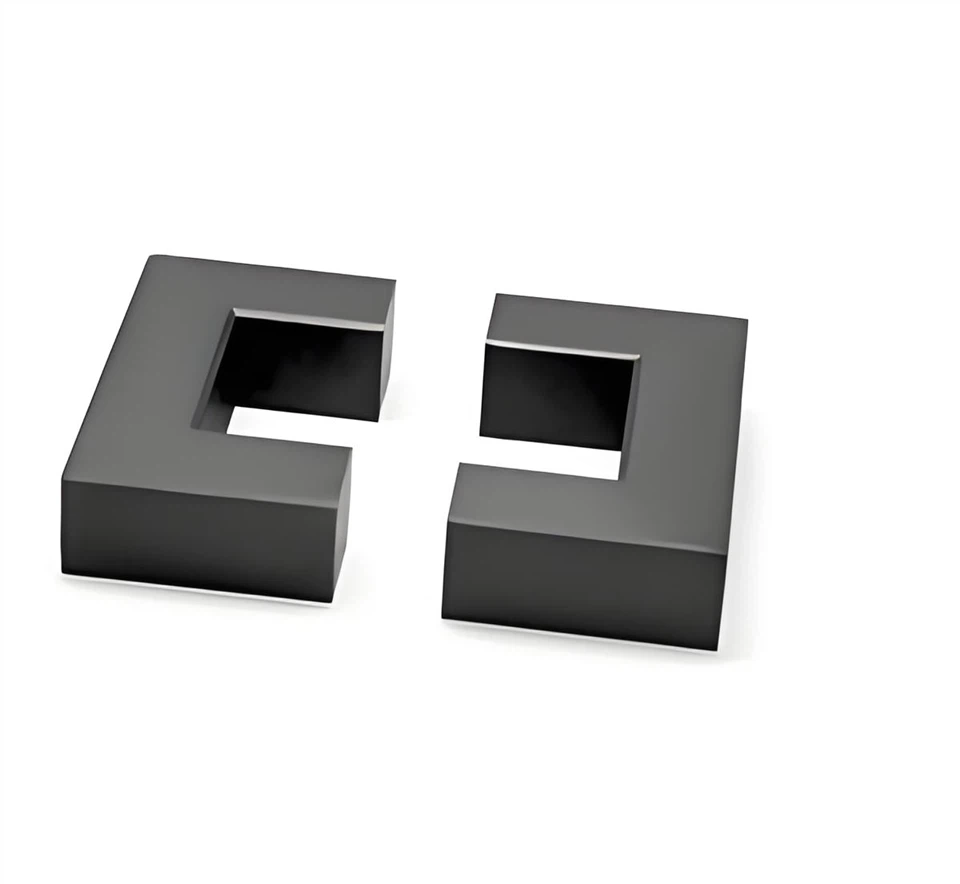

الفريت كور UU80/65/30
1. تم الحصول على القيم بنواة حلقية Φ25×Φ15×10 في درجة حرارة الغرفة ما لم ينص على خلاف ذلك.
2.القيمة النموذجية،*1حالة الاختبار (f=400كيلو هرتز،B=50mT)،*2حالة الاختبار (f=500كيلو هرتز،B=50mT).
|
الأبعاد (مم) |
المعلمات الأساسية |
||
|
A |
80.0+2.0/-1.0 |
C1 |
0.485 ملم-1 |
|
B |
65.0±0.5 |
Le |
314 ملم |
|
C |
30.0±0.5 |
Ae |
647 ملم2 |
|
D |
21.5±0.5 |
Ve |
203000 ملم3 |
|
E |
37.0(المرجع) |
كتلة |
≈1010 جم/الحد من الفقر |
|
F |
43.0±1.0 |
||
الخصائص الكهربائية
|
أغراض |
المواصفات |
طرق وشروط القياس |
أداة الاختبار |
|
الحث |
AL=4300±25% ( ن ح / ن2) |
1 كيلو هرتز/0.1 فولت، 10 تس، 23 ±2 درجة |
جهاز قياس LCR من Agilent HP4284A أو ما يعادله |
|
فقدان الطاقة |
كمبيوتر أقل من أو يساوي 4.0 W |
25 كيلو هرتز/100 ميلي تي، 100 درجة |
محلل Iwatsu SY8216 B-H أو ما يعادله |
مادة الفريت الطاقة LP3
|
صفات |
رمز |
وحدة |
حالة |
إل بي 3 |
|
النفاذية الأولية |
μi |
2300±25% |
||
|
عامل الخسارة النسبية |
تانδ / ميكروي |
×10-6 |
100 كيلو هرتز |
＜4 |
|
كثافة تدفق التشبع * (1194 أمبير / م) |
بكالوريوس |
طن متري |
25 درجة |
500 |
|
100 درجة |
390 |
|||
|
البقاء* |
ر |
طن متري |
130 |
|
|
الإكراه* |
المفوض السامي |
A/m |
13 |
|
|
فقدان الطاقة* (f=100كيلو هرتز، B=100mT) |
بي سي في |
كيلوواط/م3 |
25 درجة |
|
|
80 درجة |
90 |
|||
|
100 درجة |
70 |
|||
|
فقدان الطاقة* (f=100كيلو هرتز، B=200mT) |
بي سي في |
كيلوواط/م3 |
25 درجة |
650 |
|
60 درجة |
||||
|
80 درجة |
450 |
|||
|
100 درجة |
410 |
|||
|
120 درجة |
||||
|
درجة حرارة كوري |
ح |
درجة |
أكبر من أو يساوي 215 |
|
|
المقاومة* |
ρ |
Ω·m |
5 |
|
|
كثافة* |
d |
كجم/م3×103 |
4.8 |
ملاحظة: 1. تم الحصول على القيم بقلب حلقي Φ25×Φ15×10 في درجة حرارة الغرفة ما لم ينص على خلاف ذلك.
2. * القيمة النموذجية، *1حالة الاختبار (f=400كيلو هرتز، B=50mT)،*2حالة الاختبار (f=500كيلو هرتز، B=50mT).
